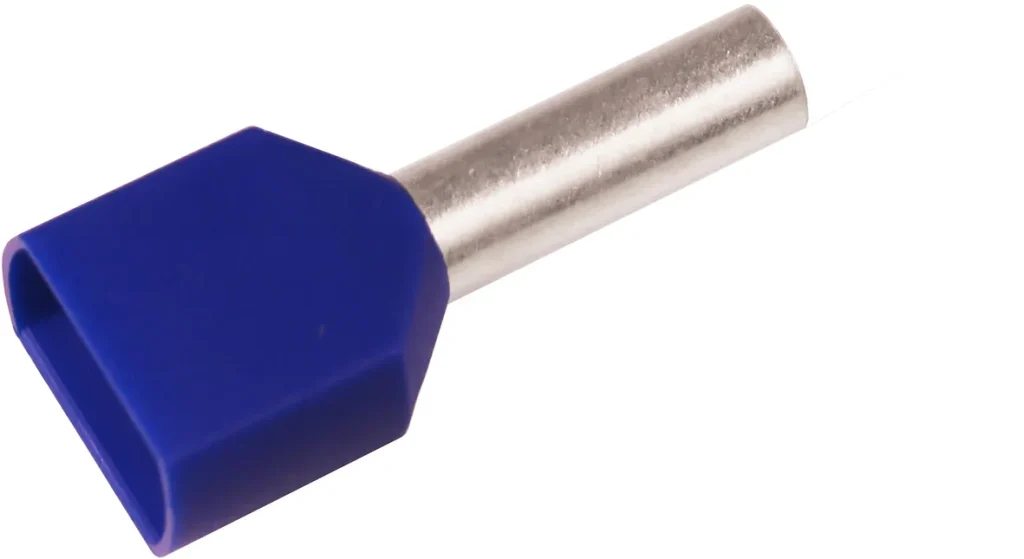

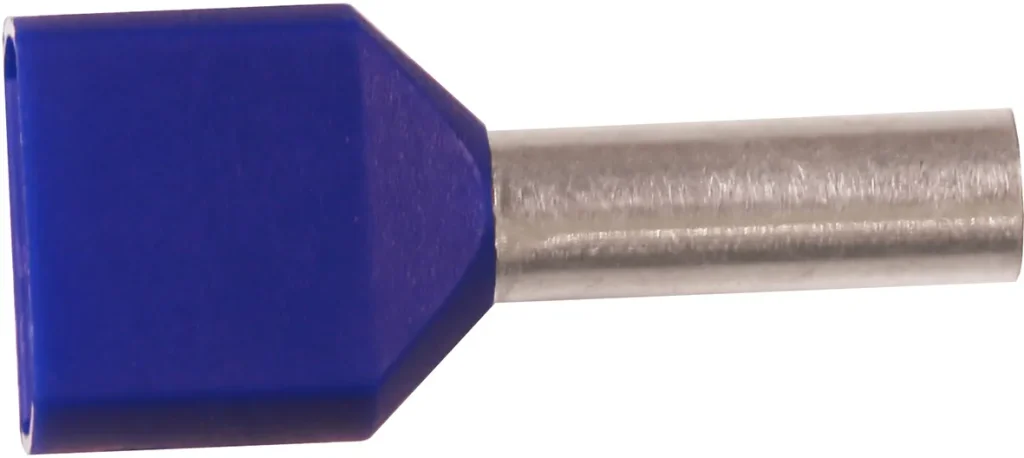

Elpress A2,5-10ETW2

SKU: A2,5-10ETW2 Valm. koodi: 7287-038900 Sähkönumero: 5202548

Eristetty TWIN-päätehylsy tyyppi ETW2

AWG: x
Materiaali: Cu 99,95 %, tinattu Cu/Sn
Rakenne: TWIN, kahdelle johtimelle
Eristemateriaali: Polypropeeni
Eristeen väri: sininen

Yleiskuvaus

Eristetty TWIN-päätehylsy tyyppi ETW2

Tekniset tiedot

AWG: x
Materiaali: Cu 99,95 %, tinattu Cu/Sn
Rakenne: TWIN, kahdelle johtimelle
Eristemateriaali: Polypropeeni
Eristeen väri: sininen
Eristeen värikoodi: ETW2 (vaihtoehtoinen väri)
Hylsyn sisä-Ø: 2,9 mm
Hylsyn ulko-Ø: 7,5 mm
Hylsyn pituus: 10 mm
Kokonaispituus: 18,5 mm
Korkeus: 4 mm
Kuorintapituus: 12 mm
Puristustyökalut: PEB0110T
Johdinala: 2 x 2,5 mm²
Halogeeniton: Kyllä
Käyttölämpötila: -5–105 °C
Eristetty: Kyllä
Nettopaino: 0,0003 kg
EAN: 7393487046245
Pakkauskoko: 250 kpl
