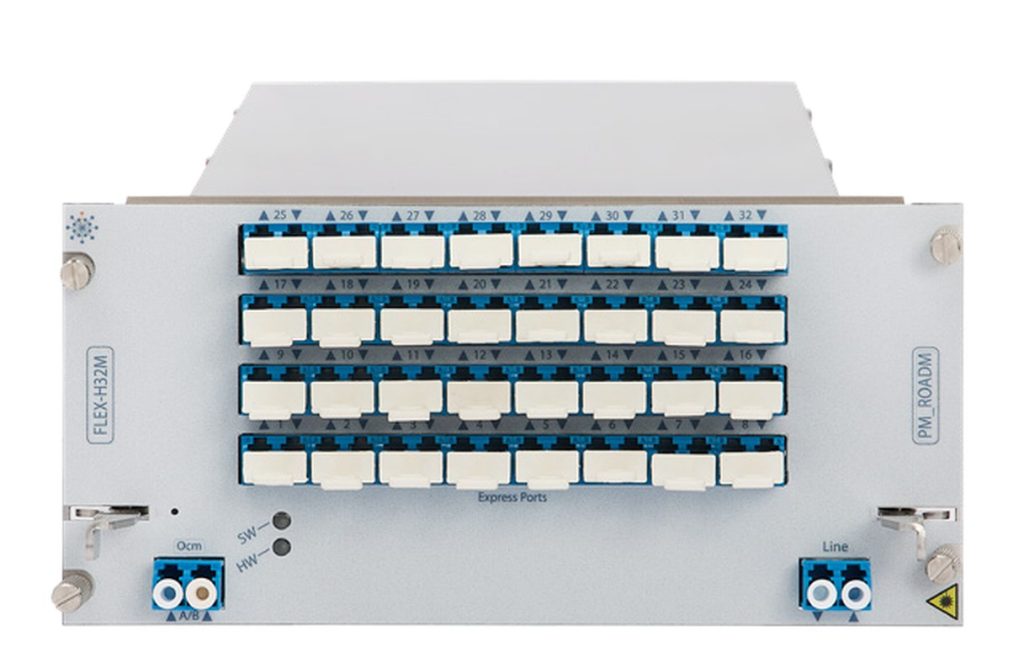

Ekinops PM_ROADM-FLEX-H32M
SKU: PM_ROADM-FLEX-H32M
Valm. koodi: PM_ROADM_FLEX_H32M
32 suunnan flexgrid-ROADM muxless-rakenteisiin: Route-and-Select kahdella WSS:llä ja integroitu kanavavalvonta, ei ulkoista kaapelointia moduulien välillä.
- Malli
- PM_ROADM-FLEX-H32M — flexgrid-ROADM, 1–32 suuntaa; julkaistu 12/2025
- Käyttökohde
- Suuret verkot, joissa on useita risteyskohtia ja aallonpituuksia reititetään optisesti monelle polulle
- Suunnat
- 1–32
- Arkkitehtuuri
- Route-and-Select kahdella WSS:llä — erikseen lähetys- ja vastaanottopuolelle
- CDCG-tuki
- Colorless, directionless, contentionless ja gridless; sama aallonpituus voidaan lisätä ja pudottaa useaan kertaan
Yleiskuvaus
32 suunnan flexgrid-ROADM muxless-rakenteisiin: Route-and-Select kahdella WSS:llä ja integroitu kanavavalvonta, ei ulkoista kaapelointia moduulien välillä.
Tekniset tiedot
- Malli
- PM_ROADM-FLEX-H32M — flexgrid-ROADM, 1–32 suuntaa; julkaistu 12/2025
- Käyttökohde
- Suuret verkot, joissa on useita risteyskohtia ja aallonpituuksia reititetään optisesti monelle polulle
- Suunnat
- 1–32
- Arkkitehtuuri
- Route-and-Select kahdella WSS:llä — erikseen lähetys- ja vastaanottopuolelle
- CDCG-tuki
- Colorless, directionless, contentionless ja gridless; sama aallonpituus voidaan lisätä ja pudottaa useaan kertaan
- Muxless-rakenne
- Toiminnot integroitu moduuliin, joten moduulien välille ei tarvita ulkoista kaapelointia
- Kanavajako
- Flexgrid
- Toiminta-alue
- 191,325–196,125 THz
- Läpimenohäviö
- Enintään 8,5 dB
- Kanavavalvonta
- Integroitu optinen kanavamonitori (OCM)
- Optiset liittimet
- Dual LC etupaneelissa — MPO-liittimiin verrattuna pienempi tilantarve eikä erillisiä shuffle-moduuleita
- Korttipaikat
- 4 korttipaikkaa
- Tehonkulutus
- Tyypillinen 20 W, enintään 25 W
- Käyttölämpötila
- 0…+50 °C
- Hallinta
- SNMP v2c/v3
- Standardit
- ITU-T G.691, G.959.1 ja G.694.1
