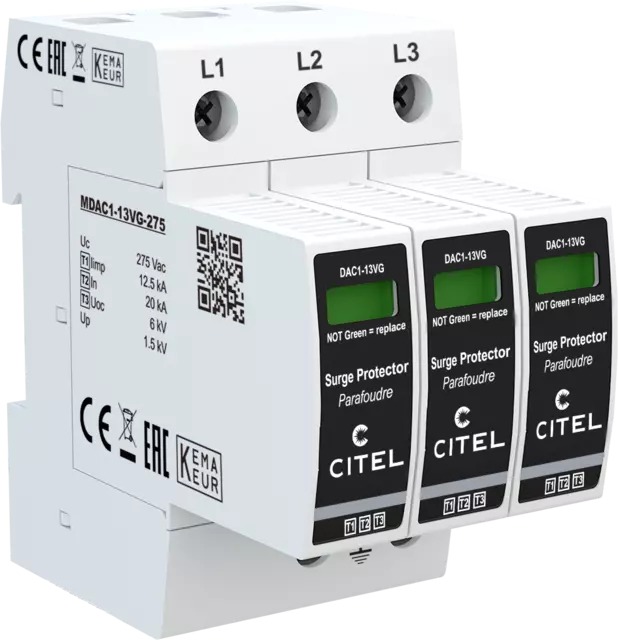

Citel DAC1-13VG-30-275 (821730213)
SKU: 821730213
Valm. koodi: 821730213
DAC1-13VG-30-275: tyypin 1+2+3 ylijännitesuoja 230/400 V kolmivaiheverkkoon (TN-C). VG-tekniikka — ei vuotovirtaa, suojaustaso 1,5 kV.
- Malli
- DAC1-13VG-30-275 (Citel-tuotenumero 821730213)
- Suojausluokka
- Tyyppi 1 + 2 + 3 (IEC 61643-11) — yksi laite kattaa myös luokan III testin, erillistä hienosuojaa ei tarvita
- Verkko
- 230/400 V kolmivaihe, TN-C-järjestelmä (3+0)
- Suurin jatkuva käyttöjännite
- Uc 275 Vac
- Tilapäinen ylijännite (TOV)
- 335 Vac 5 s ja 440 Vac 120 min — kestää irtikytkeytymättä
Yleiskuvaus
DAC1-13VG-30-275: tyypin 1+2+3 ylijännitesuoja 230/400 V kolmivaiheverkkoon (TN-C). VG-tekniikka — ei vuotovirtaa, suojaustaso 1,5 kV.
Tekniset tiedot
- Malli
- DAC1-13VG-30-275 (Citel-tuotenumero 821730213)
- Suojausluokka
- Tyyppi 1 + 2 + 3 (IEC 61643-11) — yksi laite kattaa myös luokan III testin, erillistä hienosuojaa ei tarvita
- Verkko
- 230/400 V kolmivaihe, TN-C-järjestelmä (3+0)
- Suurin jatkuva käyttöjännite
- Uc 275 Vac
- Tilapäinen ylijännite (TOV)
- 335 Vac 5 s ja 440 Vac 120 min — kestää irtikytkeytymättä
- Nimellispurkausvirta
- In 20 kA (15 × 8/20 µs)
- Suurin purkausvirta
- Imax 50 kA napaa kohti, yhteensä 150 kA (8/20 µs)
- Salamavirta
- Iimp 12,5 kA napaa kohti (10/350 µs), N/PE 50 kA
- Kokonaissalamavirta
- Itotal 37,5 kA (10/350 µs)
- Luokan III syöksyaalto
- Uoc 6 kV (1,2/50 µs – 8/20 µs)
- Ominaisenergia
- W/R 40 kJ/ohm napaa kohti
- Suojaustaso
- Up 1,5 kV L/PE sekä virralla In että 6 kV:n syöksyaallolla; 0,7 kV virralla 5 kA
- Vuotovirta
- Ei vuotovirtaa eikä jatkovirtaa — kipinäväli katkaisee verkkovirran purkauksen jälkeen
- Oikosulkukestoisuus
- Isccr 50 000 A
- Etusuojaus
- Sulakeyksikkö SFD1-13S-30 tai gG-sulake 125…315 A
- Tekniikka
- Citelin VG-tekniikka: varistori sarjassa kaasukipinävälin kanssa (MOV+GSG)
- Vikailmaisu
- Mekaaninen punainen/vihreä ilmaisin jokaisessa navassa; etäilmaisu vaihtokoskettimella (250 V / 0,5 A AC, 30 V / 3 A DC) malliin DAC1-13VGS-30-275
- Varamoduuli
- MDAC1-13VG-275 (napakohtainen pistomoduuli)
- Asennus
- DIN-kisko 35 mm (EN 60715), leveys 3 TE, liittimet 2,5…25 mm² (jäykkä 35 mm²)
- Kotelointiluokka
- IP20, kotelo UL94 V-0 -termoplasti
- Käyttölämpötila
- -40…+85 °C
- Standardit
- IEC 61643-11 / EN 61643-11 / UL 1449 ed.5, KEMA-sertifiointi
- Pakkauskoko
- 1
