CAN-väylän kytkimet

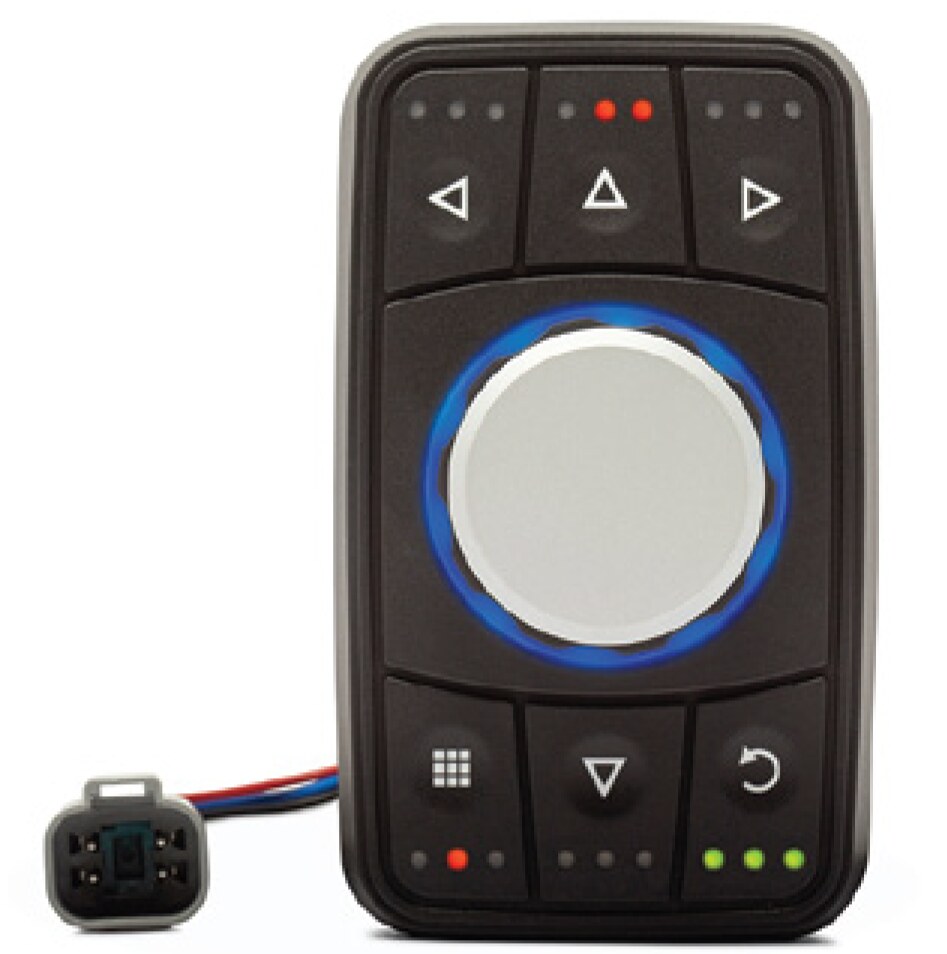

Blink Marine PowerTrack
SKU: PowerTrack
Valm. koodi: PowerTrack
CAN-näppäimistö, jossa kuusi pikanäppäintä ja painettava kiertovalitsin (enkooderi) näytön valikoiden selaamiseen. CANopen ja J1939, syöttöjännite 12…24 V DC, kotelointiluokka IP54.
- Tyyppi
- CAN-näppäimistö, 6 näppäintä ja painettava kiertovalitsin (enkooderi)
- Tuotenumero
- PowerTrack
- Näppäimet
- 6 koveraa pikanäppäintä, laserkaiverretut asiakaskohtaiset symbolit; ohjelmoitavat toiminnot: hetkellinen, vaihtuva (toggle), selaava
- Kiertovalitsin
- Painettava kiertovalitsin, kumi-insertillä päällystetty nuppi
- Merkkivalot
- Monivärinen LED-taustavalo, vihreät/punaiset LED-merkkivalot; säädettävä kirkkaus ja väri
Yleiskuvaus
PowerTrack on Blink Marinen PowerKey 1000 -näppäimistön pohjalta kehitetty CAN-näppäimistö, joka on perinyt siltä kompaktin ulkomuodon. Kuuden pikanäppäimen lisäksi siinä on painettava kiertovalitsin (enkooderi), jolla näytön valikoita voi selata ja valita kohteita irrottamatta otetta nupista. Laite liitetään aluksen tai ajoneuvon järjestelmiin CAN-väylän kautta.
Nupin ympäri kiertävä kumi-insertti antaa tukevan otteen kaikissa olosuhteissa, ja koverat näppäimet helpottavat käyttöä tuntoaistin varassa. Monivärisiä LEDejä voi muokata joustavasti: LEDien kirkkautta ja taustavaloa voi säätää, ja jokaisen kiinteän tai vilkkuvan merkkivalon värin voi määrittää. Näppäimistö tunnistaa myös useiden näppäinten yhtäaikaiset painallukset.
PowerTrack tukee CANopen-protokollaa (Device Profile 401d) ja J1939-protokollaa osoitteen varauksineen (J1939 Address Claim). Se lähettää väylälle tapahtumaviestit näppäimen painalluksesta ja vapautuksesta, jaksollisen tilaviestin näppäinten ja kiertovalitsimen tilasta sekä heartbeat-viestin. Kotelo kestää roiskevettä sekä pölyä, hiekkaa ja mutaa, ja se on UV-kestävä.
Tekniset tiedot
- Tyyppi
- CAN-näppäimistö, 6 näppäintä ja painettava kiertovalitsin (enkooderi)
- Tuotenumero
- PowerTrack
- Näppäimet
- 6 koveraa pikanäppäintä, laserkaiverretut asiakaskohtaiset symbolit; ohjelmoitavat toiminnot: hetkellinen, vaihtuva (toggle), selaava
- Kiertovalitsin
- Painettava kiertovalitsin, kumi-insertillä päällystetty nuppi
- Merkkivalot
- Monivärinen LED-taustavalo, vihreät/punaiset LED-merkkivalot; säädettävä kirkkaus ja väri
- Syöttöjännite
- 12…24 V DC nimellinen (8…32 V DC), napaisuussuojattu
- Lepovirta
- alle 50 mA
- Väylä ja protokollat
- CANopen (Device Profile 401d), J1939 (J1939 Address Claim)
- Väylätoiminnot
- Tapahtumaviestit, jaksollinen tilaviesti, heartbeat-viesti, LED-kuittaus, vaihdettava CAN-osoite
- Liitin
- Deutsch DT04-4P (1 CAN L, 2 CAN H, 3 akun miinus, 4 Vbatt 12…24 V)
- Kestoikä
- Näppäimet 3 miljoonaa toimintakertaa; enkooderin painike vähintään 1 miljoona toimintakertaa; kierto vähintään 100 000 kierrosta
- Kiinnitys
- 4 × #10-32 ruostumattomat teräksiset kiinnityspultit, kiristysmomentti enintään 1,8 Nm; pysty- tai vaakasuuntainen asennus

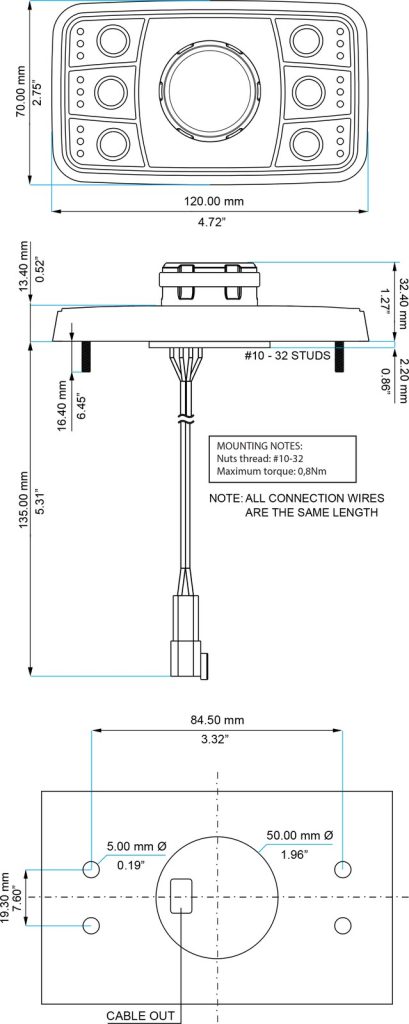

- Mitat
- 120 × 70 mm, korkeus 32,4 mm
- Asennusaukko
- Kaapeliaukko Ø 50 mm, kiinnitysreiät Ø 5 mm, reikäväli 84,5 × 19,3 mm
- Materiaalit
- Silikonikumi polyuretaanipinnoitteella; piirilevy 1,6 mm FR-4, kaksipuolinen 1 oz kupari
- Kotelointiluokka
- IP54
- Käyttölämpötila
- −40…+70 °C
- Varastointilämpötila
- −40…+85 °C
- Lämpöshokkikestävyys
- −40…+85 °C, ISO 16750-4 taulukko 2
- UV-, suolasumu- ja kemikaalinkestävyys
- UVB 400 h; suolasumu ASTM B117; moottorinpesuaine, isopropyylialkoholi, aurinkovoide, yleispuhdistusaine, suolahappo
- MTBF
- 95 049 h (MIL-HDBK-217, Ground Mobile)
- Paino
- 180 g
- Pakkauskoko
- 1
