Blink Marine PK24
SKU: PK24
Valm. koodi: PK24
Kompakti 8-näppäiminen CAN-näppäimistö, 100 × 61,5 mm: jokaisessa näppäimessä 0…3 RGB-merkkivaloa ja taustavalaistu symboli. CANopen ja J1939, IP67/IP69K, 12…24 V DC.
- Tyyppi
- CAN-näppäimistö, 8 näppäintä
- Syöttöjännite
- 12…24 V DC nimellinen (8…32 V DC), napaisuussuojattu
- Lepovirta
- alle 50 mA
- Protokollat
- CANopen (Device Profile 401d), J1939 (J1939 Address Claim)
- Väylätoiminnot
- vapaasti asetettava CAN-osoite, tapahtumaviestit, jaksollinen tilaviesti, heartbeat-viesti (sydämensykeviesti), LED-kuittaus
Yleiskuvaus

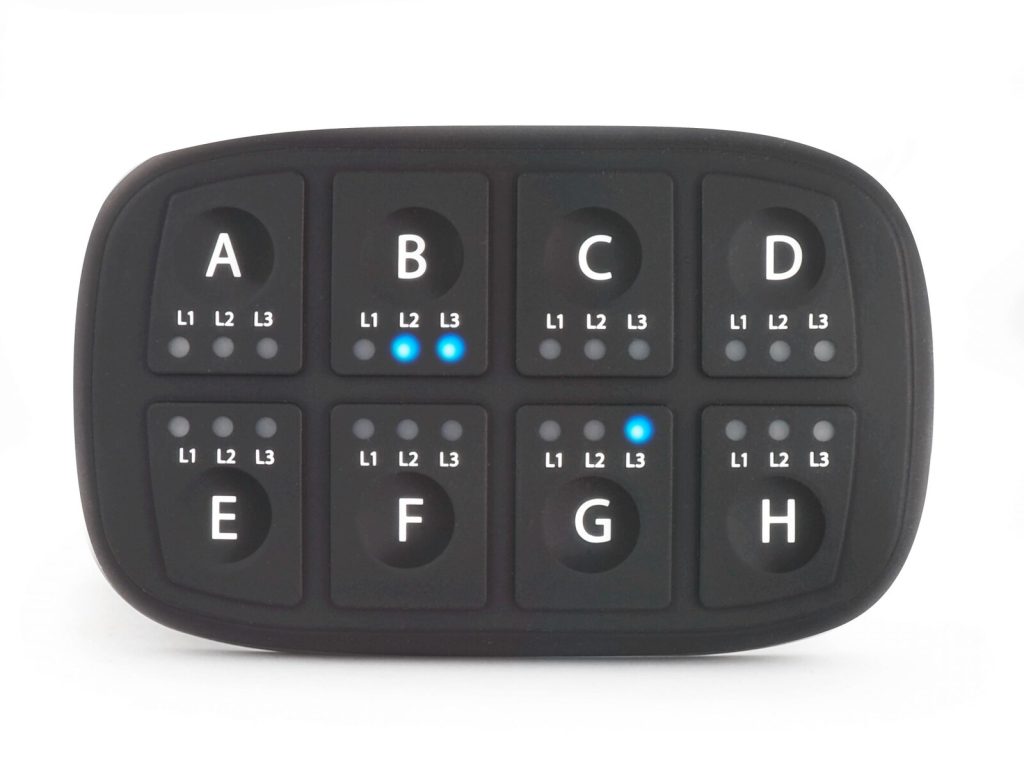

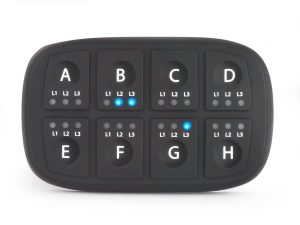

Blink Marine PK24 on erittäin kompakti CAN-näppäimistö, jossa on kahdeksan näppäintä alle 60 cm²:n alalla. Näppäintiheys on suuri, ja kotelointiluokka IP67/IP69K sallii asennuksen myös ulkotiloihin. Näppäimet ovat koveria, mikä helpottaa niiden löytämistä tuntopohjaisesti.
Jokaisen näppäimen symbolin lisäksi voidaan määrittää näppäimessä olevien RGB-merkkivalojen määrä (0…3) ja väri. Jokainen valopiste koostuu kolmesta eri värisestä LEDistä, joten värin ja voimakkuuden voi säätää valopistekohtaisesti; myös taustavalon väri on säädettävissä. Näppäinten toiminnot ovat ohjelmoitavia (esimerkiksi hetkellinen, vaihtuva ja selaava), ja näppäimiä voi painaa samanaikaisesti missä tahansa yhdistelmässä. Symbolit voidaan tilata asiakaskohtaisina laserkaiverruksina.
Näppäimistö tukee CANopen-protokollaa (Device Profile 401d) ja J1939-protokollaa osoitteen varauksineen (J1939 Address Claim), joten varaosanäppäimistö ottaa osoitteen käyttöön ilman erillistä ohjelmointia. Näppäimistö lähettää väylään tapahtumaviestit näppäimen painalluksesta ja vapautuksesta, jaksollisen tilaviestin sekä heartbeat-viestin, joiden lähetystiheys on säädettävissä. Takapuolen kalvotyyppinen paineentasausventtiili tasaa sisäisen paineen lämpötilan vaihdellessa, ja takapuolelle muotoiltu kumi toimii tiivisteenä kiinnitysreikien kohdalla.
Tekniset tiedot
- Tyyppi
- CAN-näppäimistö, 8 näppäintä
- Syöttöjännite
- 12…24 V DC nimellinen (8…32 V DC), napaisuussuojattu
- Lepovirta
- alle 50 mA
- Protokollat
- CANopen (Device Profile 401d), J1939 (J1939 Address Claim)
- Väylätoiminnot
- vapaasti asetettava CAN-osoite, tapahtumaviestit, jaksollinen tilaviesti, heartbeat-viesti (sydämensykeviesti), LED-kuittaus
- Merkkivalot
- 0…3 RGB-merkkivaloa näppäintä kohden, väri ja voimakkuus säädettävissä; RGB-taustavalo
- Näppäintoiminnot
- ohjelmoitavat (hetkellinen, vaihtuva, selaava…); mikä tahansa näppäinyhdistelmä
- Näppäinten kestoikä
- 3 miljoonaa painallusta
- Liitin
- Deutsch DT04-4P (1 CAN L, 2 CAN H, 3 akun miinus, 4 Vbatt 12…24 V)
- Kiinnitys
- 2 × #10-32 UNC -kiinnityspultit, pulttiväli 69,4 mm, kiristysmomentti enintään 1,8 Nm; pysty- tai vaaka-asennus
- Materiaali
- silikonikumi, polyuretaanipinnoite
- Piirilevy
- FR-4 (NEMA), 1,6 mm, kaksipuolinen, 1 oz kupari
- Kotelointiluokka
- IP67/IP69K
- Käyttölämpötila
- −40…+70 °C
- Varastointilämpötila
- −40…+85 °C
- Lämpöshokkikestävyys
- −40…+85 °C, ISO 16750-4 taulukko 2
- Mekaaninen isku ja tärinä
- IEC 60068-2-27: X, Y, Z 50 g 11 ms; IEC 60068-2-6: X, Y, Z 10…150 Hz 0,15 mm
- UV-kestävyys
- UVB 400 h
- Suolasumukestävyys
- ASTM B117
- Kemikaalinkestävyys
- moottorinpesuaine, isopropyylialkoholi, aurinkovoide, yleispuhdistusaine, suolahappo

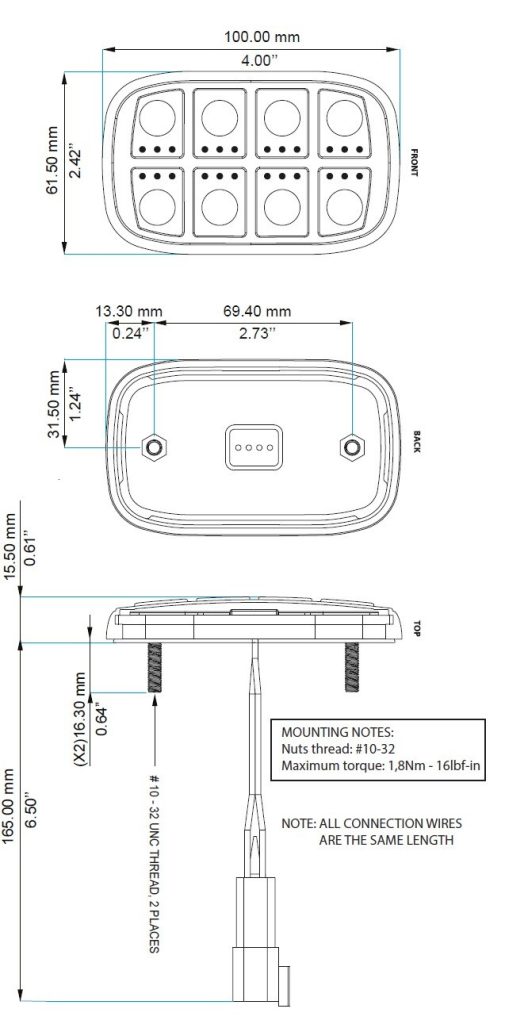

- Mitat ja paino
- 100 × 61,5 × 15,5 mm, kaapeli liittimineen 165 mm; 110 g
- Tuotenumero
- PK24
- Pakkauskoko
- 1
