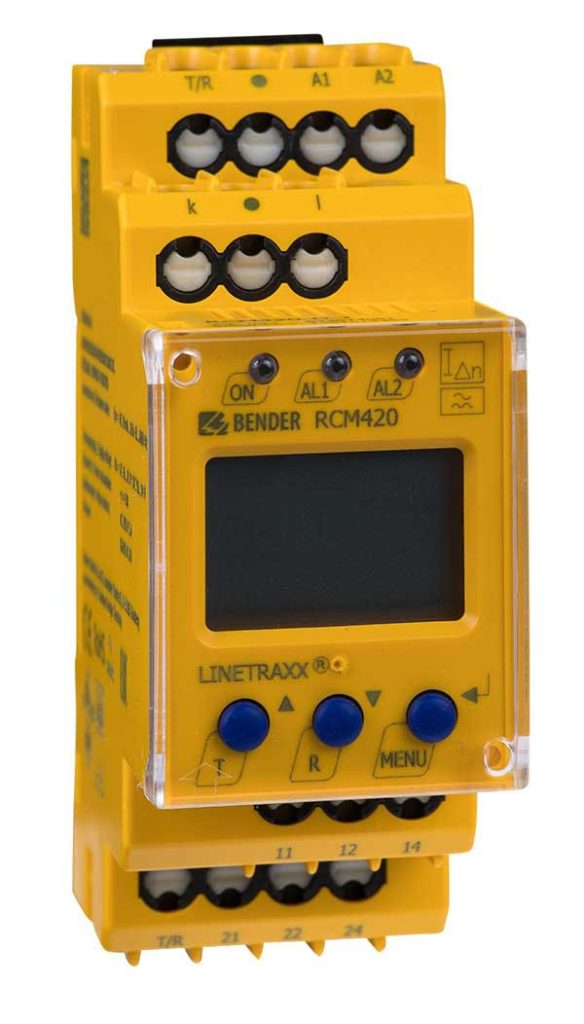

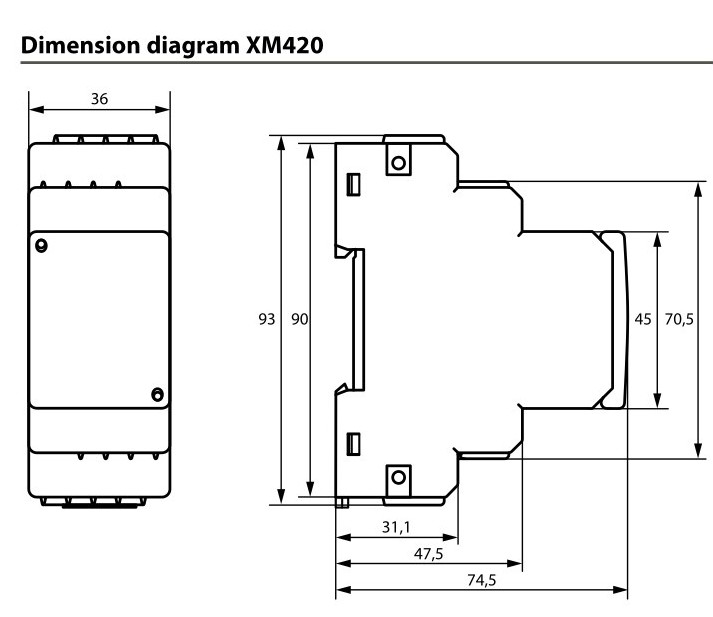

LINETRAXX RCM420-D-1: vikavirran valvontarele tyyppi A maadoitettuihin järjestelmiin (TN- ja TT-järjestelmät). Vastearvo 10 mA…10 A, taajuusalue 42…2000 Hz, syöttöjännite DC 9,6…94 V / AC 16…72 V.
LINETRAXX RCM420-D-1 on AC- ja sykkivälle DC-vikavirralle herkkä vikavirran valvontarele (tyyppi A, IEC 62020). Vikavirran valvontareleitä käytetään maadoitettujen järjestelmien (TN- ja TT-järjestelmät) vikavirtojen valvontaan kohteissa, joissa vian sattuessa on annettava hälytys, mutta syötön katkeaminen on estettävä. Yhdistämällä vikavirran valvontarele ja summavirtamuuntaja valvotaan yksittäisten lähtöjen mahdollisia vikavirtoja. Laitetta voidaan käyttää myös yksittäisten johtimien, kuten PE-johtimien, N-PE-liitosten ja PE-PAS-liitosten, valvontaan.
Vikavirran valvontarele lähettää käyttäjälle viestin, kun aseteltu arvo on saavutettu, ja käyttäjä ehtii reagoida vikaan jo ennen kuin etukojeen laukaisuarvo on saavutettu. Näin vältytään yllättäviltä katkoksilta. Myös paloturvallisuuden kannalta on hyvä tietää, millaisia vikavirtoja järjestelmässä on, sillä vikavirrat aiheuttavat helposti lämpenemistä. Kaksi erikseen aseteltavaa vastearvoa erottavat ennakkovaroituksen (50…100 % hälytyksen vastearvosta) ja hälytyksen. Koska mittaus tehdään summavirtamuuntajalla, laite on lähes riippumaton kuormitusvirrasta ja verkon nimellisjännitteestä.
Vikavirta mitataan tehollisarvona ulkoisella CTAC-, WR- tai WS-sarjan summavirtamuuntajalla, ja summavirtamuuntajan liitäntää valvotaan jatkuvasti. Mitattu arvo näkyy LC-näytöllä, joten esimerkiksi uuden piirin kytkemisen vaikutus vikavirtaan havaitaan helposti. Laitteessa on aseteltavat käynnistys-, vaste- ja palautumisviiveet, kaksi hälytysrelettä, valittava työ- tai lepovirtatoiminta, vikamuisti, salasanasuojaus ja laitteen omavalvonta.
Tyypillisiä käyttökohteita ovat kahden, kolmen ja neljän johtimen maadoitetut järjestelmät, pitkään ilman valvontaa toimivien laitteiden pistorasiapiirit, hälytys- ja turvalaitteet, ilmastointi- ja ATK-järjestelmät, arvokkaita pakasteita sisältävät kylmälaitteet, suurkeittiöt, saattolämmitykset sekä maadoitettujen syöttöjen hajavirtojen valvonta.
