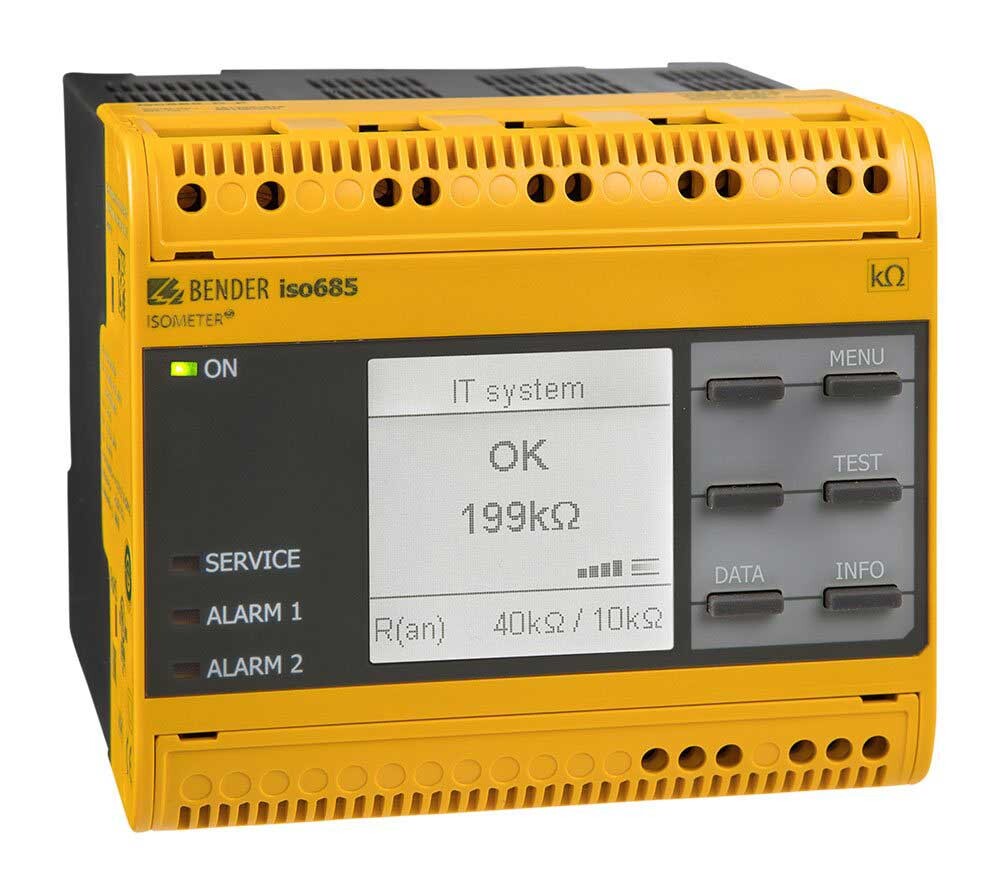

Bender isoRW685W-D
SKU: isoRW685W-D
Valm. koodi: isoRW685W-D
ISOMETER isoRW685W-D on raideliikenteen eristystason valvontarele maadoittamattomiin AC-, 3(N)AC-, AC/DC- ja DC-verkkoihin: AC 0…690 V, DC 0…1000 V, vastearvot 1 kΩ…10 MΩ. Testattu standardin DIN EN 50155 mukaan.
- Tyyppi
- Eristystason valvontarele (ISOMETER) raideliikenteen maadoittamattomiin AC-, 3(N)AC-, AC/DC- ja DC-verkkoihin
- Verkon nimellisjännite
- AC 0…690 V, DC 0…1000 V (toleranssi +15 %); UL-sovelluksissa AC/DC 0…600 V; taajuus DC, 0,1…460 Hz
- Vastearvot
- Ran1 (ALARM 1) ja Ran2 (ALARM 2), kumpikin 1 kΩ…10 MΩ; hystereesi 25 %, vähintään 1 kΩ
- Vasteaika
- Profiilista riippuva, tyypillisesti 4 s, kun RF = 0,5 × Ran (10 kΩ) ja Ce = 1 µF (IEC 61557-8); DC-hälytys tyypillisesti 2 s, kun Ce = 1 µF; käynnistysviive 0 s…10 min
- Mittauspiiri
- Mittausjännite profiilin mukaan ±10 V tai ±50 V, mittausvirta enintään 403 µA, sisäinen vastus vähintään 124 kΩ, sallittu vieras DC-jännite enintään 1200 V
Yleiskuvaus
ISOMETER isoRW685W-D on standardin IEC 61557-8 mukainen eristystason valvontarele raideliikenteen IT-järjestelmiin, ja se on testattu standardin DIN EN 50155 mukaisesti. Laite valvoo maadoittamattoman AC-, 3(N)AC-, AC/DC- tai DC-verkon eristysvastusta jatkuvasti käytön aikana ja antaa hälytyksen, kun arvo laskee asetellun vastearvon alle. AC-verkossa voi olla runsaasti DC-syötettyjä kuormia, kuten tasasuuntaajia, inverttereitä ja taajuusmuuttajakäyttöjä.
Mittaus yhdistää AMPPlus-menetelmän ja muita profiilikohtaisia mittausmenetelmiä, ja valittavilla mittausprofiileilla laite sovitetaan käyttökohteeseen. Laite mukautuu automaattisesti verkon vuotokapasitanssiin. Kaksi erikseen aseteltavaa vastearvoa ohjaavat kahta hälytysrelettä, ja DC-verkon eristysviassa näytöllä näkyy viallisen johtimen L+/L− trendikuvaaja. Erillisen syöttöjännitteen ansiosta myös jännitteetöntä verkkoa voidaan valvoa. Tyypillisiä kohteita ovat AC-, DC- ja AC/DC-pääpiirit, UPS- ja akkujärjestelmät, vaihekulmaohjatut lämmittimet, hakkuriteholähteitä sisältävät järjestelmät sekä verkot, joiden vuotokapasitanssi on suuri.
Verkon nimellisjännitealuetta laajennetaan lisävarusteena saatavilla kytkentälaitteilla AGH150W-4, AGH204S-4, AGH520S ja AGH676S-4, jotka valitaan laitteen valikosta. Asetukset tehdään käyttöönottoavustajalla ja valikoista graafisella LC-näytöllä; isoGraph näyttää eristysvastuksen kehityksen ajan funktiona ja tapahtumamuistiin tallentuu 1023 hälytysviestiä aikaleimoineen. Ethernet-liitännässä ovat verkkopalvelin, Modbus TCP ja BCOM, RS-485-liitännässä BS-väylä, Modbus RTU ja isoData. Galvaanisesti erotettu analogialähtö antaa eristysvastukseen verrannollisen virta- tai jänniteviestin.
Tekniset tiedot
- Tyyppi
- Eristystason valvontarele (ISOMETER) raideliikenteen maadoittamattomiin AC-, 3(N)AC-, AC/DC- ja DC-verkkoihin
- Verkon nimellisjännite
- AC 0…690 V, DC 0…1000 V (toleranssi +15 %); UL-sovelluksissa AC/DC 0…600 V; taajuus DC, 0,1…460 Hz
- Vastearvot
- Ran1 (ALARM 1) ja Ran2 (ALARM 2), kumpikin 1 kΩ…10 MΩ; hystereesi 25 %, vähintään 1 kΩ
- Vasteaika
- Profiilista riippuva, tyypillisesti 4 s, kun RF = 0,5 × Ran (10 kΩ) ja Ce = 1 µF (IEC 61557-8); DC-hälytys tyypillisesti 2 s, kun Ce = 1 µF; käynnistysviive 0 s…10 min
- Mittauspiiri
- Mittausjännite profiilin mukaan ±10 V tai ±50 V, mittausvirta enintään 403 µA, sisäinen vastus vähintään 124 kΩ, sallittu vieras DC-jännite enintään 1200 V
- Verkon vuotokapasitanssi
- Sallittu Ce profiilista riippuen 0…1000 µF
- Näyttö
- Graafinen LC-näyttö 127 × 127 pikseliä, 40 × 40 mm; näyttöalue 0,1 kΩ…20 MΩ
- Hälytysreleet
- Kaksi vaihtokosketinta (11-12-14 ja 21-22-24); lepo- tai työvirtatoiminta; toiminto valittavissa, mm. eristyshälytys 1 ja 2, kytkentävika, DC−- ja DC+-hälytys, symmetrinen hälytys, laitevika, yhteishälytys
- Koskettimien kuormitettavuus
- AC-13 230 V / 5 A, AC-14 230 V / 3 A, DC-12 24 V / 1 A, 48 V / 1 A, 110 V / 0,2 A, 220 V / 0,1 A; vähimmäiskuorma 1 mA, kun AC/DC vähintään 10 V
- Digitaalitulot ja -lähdöt
- 3 digitaalituloa (I1…I3; mm. testi, kuittaus, laitteen deaktivointi, alkumittauksen käynnistys) ja 2 digitaalilähtöä (Q1, Q2; aktiivinen tai passiivinen)
- Analogialähtö
- 1 kpl (M+), galvaanisesti erotettu: 0…20 mA tai 4…20 mA (kuorma alle 600 Ω), 0…400 µA (alle 4 kΩ), 0…10 V tai 2…10 V (yli 1 kΩ); toiminto eristysarvo tai DC-offset
- Tiedonsiirto
- Ethernet (RJ45, 10/100 Mbit/s): verkkopalvelin, Modbus TCP, BCOM. RS-485 (liittimet X1 A ja B): isoData, BS-väylä, Modbus RTU; kaapelin pituus enintään 1200 m, laiteosoite 1…90.
- Tapahtumamuisti
- 1023 hälytysviestiä päivämäärän ja kellonajan kanssa; reaaliaikakellon varakäynti kolme päivää
- Syöttöjännite
- AC/DC 24…240 V (toleranssi −30…+15 %), DC tai 50…400 Hz
- Tehonkulutus
- DC: tyypillisesti enintään 12 W. 50/60 Hz: enintään 12 W / 21 VA. 400 Hz: enintään 12 W / 45 VA.
- Käyttölämpötila
- −40…+70 °C
- Kotelointiluokka
- IP40 (sisäosat), IP20 (liittimet)
- Asennus
- DIN-kisko (IEC 60715) tai ruuvikiinnitys 3 × M4 kiinnityspidikkeillä; kotelo polykarbonaattia, palavuusluokka V-0 (UL 94)
- Liitäntä
- Ruuviliittimet tai jousiliittimet (push-wire); ruuviliittimet 0,2…2,5 mm² (AWG 24…12)
- Mitat (L × K × S)
- 108 × 93 × 110 mm
- Paino
- Alle 390 g
- Standardit
- IEC 61557-8, DIN EN 61557-8 (VDE 0413-8), DIN EN 50155, DIN EN 45545-2; EMC DIN EN 50121-3-2 ja IEC 61326-2-4
- Kytkentälaitteet (lisävaruste)
- AGH150W-4 (B98018006): 3(N)AC 0…1150 V, DC 0…1760 V. AGH204S-4 (B914013): AC 0…1650 V, tasasuuntaajan kanssa AC 0…1300 V. AGH520S (B913033): AC/3(N)AC 0…7200 V. AGH676S-4 (B913055): AC 12 kV.
- Tuotenumerot
- isoRW685W-D (B91067012W). Lisävarusteet: ruuviliitinsarja (B91067901) ja mekaaniset tarvikkeet, liitinsuoja ja 2 kiinnityspidikettä (B91067903), kuuluvat toimitukseen; jousiliitinsarja (B91067902)
- Pakkauskoko
- 1
