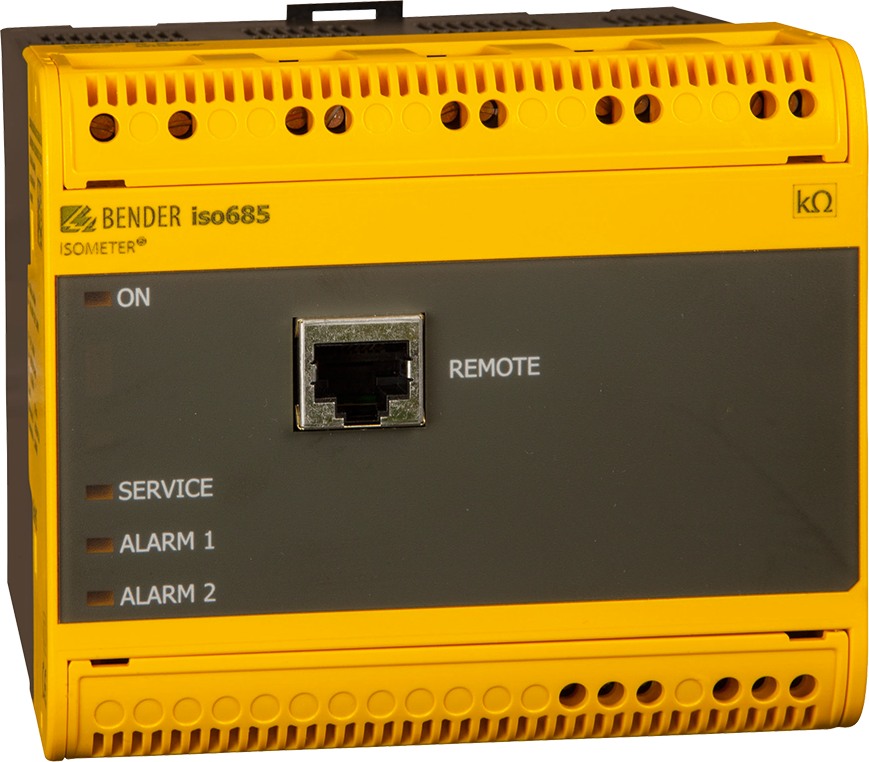

ISOMETER iso685-S ja FP200-etupaneeli: eristystason valvontarele maadoittamattomiin AC-, 3(N)AC-, AC/DC- ja DC-verkkoihin (AC 0…690 V, DC 0…1000 V). Käyttö ja näyttö ovensisäisen etupaneelin kautta.
ISOMETER iso685-S on iso685-sarjan eristystason valvontarele ilman omaa näyttöä ja käyttöpainikkeita, ja se toimitetaan yhdessä FP200-etupaneelin kanssa. Laite valvoo maadoittamattomien AC-, 3(N)AC-, AC/DC- ja DC-pääpiirien (IT-järjestelmä) eristysvastusta standardin IEC 61557-8 mukaisesti. AC-verkoissa voi olla runsaasti DC-kuormia, kuten tasasuuntaajia, vaihtosuuntaajia ja taajuusmuuttajia, eivätkä verkossa olevat DC-komponentit vaikuta toimintaan. Erillisen syöttöjännitteen ansiosta myös jännitteetöntä verkkoa voidaan valvoa.
FP200 on näyttö- ja käyttöyksikkö, joka asennetaan keskuksen oven tai etulevyn aukkoon 138 × 66 mm ja liitetään takapuolelta patch-kaapelilla iso685-S:ään. Vaihtoehtoisesti iso685-S voidaan kiinnittää suoraan FP200:n taakse, jolloin yhteys muodostuu jousikosketinten kautta. Käyttö ja näyttö vastaavat näytöllistä iso685-D:tä; FP200:aa ei voi yhdistää iso685-D:hen.
Laite mukautuu automaattisesti verkon vuotokapasitanssiin, ja mittaus perustuu AMPPlus-menetelmään sekä sovelluskohtaisiin mittausprofiileihin. Kaksi erikseen aseteltavaa vastearvoa erottavat ennakkovaroituksen ja hälytyksen. Laitteessa on mittausjohtimien kytkennän valvonta, itsetesti, eristysvastuksen kuvaaja (isoGraph) ja reaaliaikakellolla varustettu tapahtumamuisti 1023 hälytysviestille. Mittaustiedot ja asetukset ovat käytettävissä sisäisen web-palvelimen, Modbus TCP:n, Modbus RTU:n, BCOM:n ja BS-väylän kautta.
Verkon nimellisjännitealuetta voidaan laajentaa kytkentälaitteilla AGH150W-4, AGH204S-4, AGH520S ja AGH676S-4. Tyypillisiä käyttökohteita ovat UPS- ja akkujärjestelmät, vaihekulmaohjatut lämmittimet, hakkuriteholähteitä sisältävät järjestelmät ja IT-järjestelmät, joissa on suuri vuotokapasitanssi.
