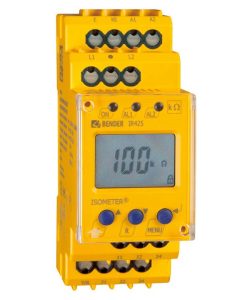

ISOMETER IR425-D4-1: eristystason valvontarele maadoittamattomiin AC/DC-ohjauspiireihin 0…300 V. Kaksi vastearvoa 1…200 kΩ, syöttöjännite AC 16…72 V / DC 9,6…94 V, 36 mm DIN-kiskokotelo.
ISOMETER IR425-D4-1 on eristystason valvontarele, joka valvoo maadoittamattoman AC/DC-ohjauspiirin (IT-järjestelmä) ja suojamaan välistä eristysvastusta 0…300 V:n verkoissa. Rele hälyttää, kun eristysvastus laskee alle asetellun vastearvon, joten vika ehditään paikantaa ja korjata ennen kuin se aiheuttaa suurempia ongelmia. AC/DC-verkon DC-komponentit eivät vaikuta toimintaan, ja erillisen syöttöjännitteen ansiosta myös jännitteetöntä verkkoa voidaan valvoa.
Tyypillisiä käyttökohteita ovat teollisuuden, koneenrakennuksen, voimalaitosten, hissien ja automaatiojärjestelmien AC/DC-ohjauspiirit, EN 60204-1:n mukaiset koneiden ohjaus- ja apupiirit, VDE 0100-725:n mukaiset apupiirit sekä pienet AC/DC-IT-järjestelmät, kuten valaistusjärjestelmät.
Kaksi erikseen aseteltavaa vastearvoa ja hälytysrelettä erottavat ennakkovaroituksen ja hälytyksen. Esiasetustoiminto mittaa ensimmäisellä kytkentäkerralla verkon nimellisjännitteen ja asettelee vastearvot automaattisesti. Mitattu eristysvastus näkyy LC-näytöllä, ja plus- tai miinusjohtimen eristysvika ilmaistaan näytöllä +/−-merkillä. Laite tarkistaa liitännät verkkoon ja maahan 24 tunnin välein, testipainikkeella ja syöttöjännitteen kytkeytyessä; johdinkatkos aiheuttaa hälytyksen.

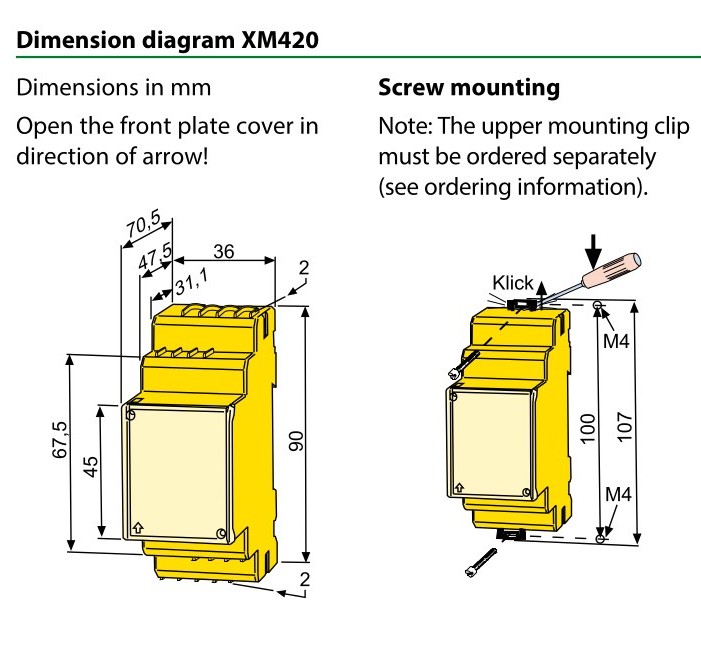

IR425-D4-1 on 36 mm leveässä kahden moduulin kotelossa DIN-kiskoon, ja sitä on saatavana ruuvi- tai jousiliittimin. Mittaus perustuu AMP-mittausperiaatteeseen.
