Bender CTUB100
SKU: CTUB100
Valm. koodi: CTUB100
LINETRAXX CTUB100-sarja: tyypin B (AC/DC-herkät) summavirtamuuntajat RCMA420/423-, RCMS4…- ja EDS441-LAB-laitteisiin. Sisähalkaisija 20…210 mm, vaihdettava elektroniikkamoduuli, P-mallit magneettisesti suojattuja.
- Tyyppi
- Tyypin B (AC/DC-herkkä) summavirtamuuntaja: CTBC-muuntajasydän ja CTUB10…-elektroniikkamoduuli
- Käyttökohde
- DC-, AC- ja 3(N)AC-verkot
- Arviointilaitteet
- CTUB101: RCMA420, RCMA423. CTUB102: RCMS410, RCMS425, RCMS460, RCMS490, EDS441-LAB. CTUB105: RCMS410, RCMS425, RCMS460, RCMS490
- Sisähalkaisija
- 20, 35, 60, 120 tai 210 mm; P-mallit (CTBC…P) täydellä magneettisella suojauksella
- Vastearvot (asetellaan arviointilaitteessa)
- CTBC20(P): 10…500 mA. CTBC35(P), CTBC60(P): 30 mA…10 A. CTBC120(P), CTBC210P: 100 mA…10 A. CTBC210: 300 mA…10 A
Yleiskuvaus
CTUB100-sarjan summavirtamuuntajat ovat tyypin B (AC/DC-herkkä) muuntajia, jotka muuttavat AC- ja DC-vikavirran arvioitavaksi mittaussignaaliksi. Ne soveltuvat DC-, AC- ja 3(N)AC-verkkoihin. Jokainen muuntaja koostuu CTBC-muuntajasydämestä ja CTUB10…-elektroniikkamoduulista; kaikki moduulit sopivat kaikkiin sydämiin, ja sydämiä on sisähalkaisijoiltaan 20, 35, 60, 120 ja 210 mm.

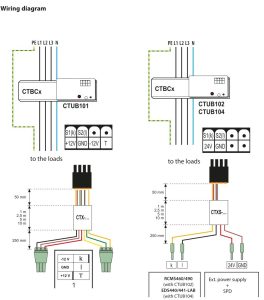

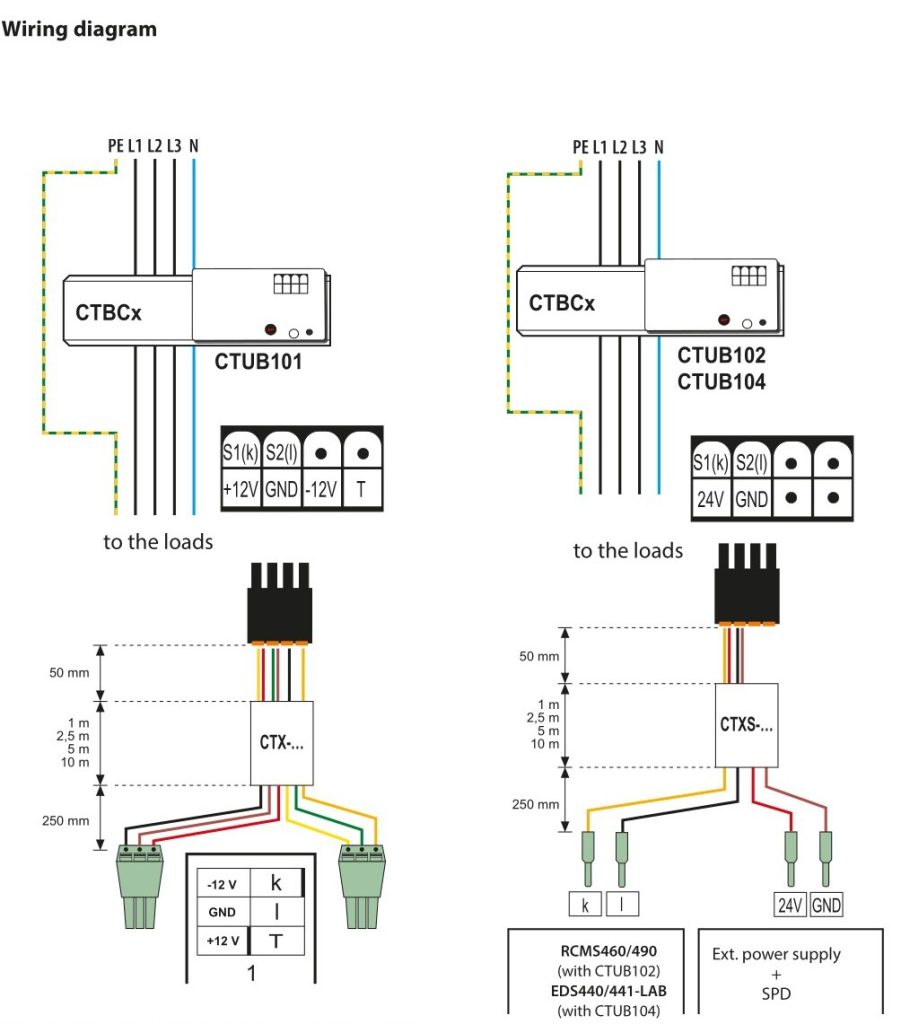

Elektroniikkamoduuli valitaan arviointilaitteen mukaan. CTUB101 liitetään RCMA420- ja RCMA423-vikavirran valvontareleisiin, ja se saa DC ±12 V:n syöttöjännitteen suoraan releeltä 6-johtimisella kaapelilla. CTUB102 liitetään RCMS410-, RCMS425-, RCMS460- ja RCMS490-järjestelmiin sekä EDS441-LAB-eristysvian paikantimeen, ja CTUB105 RCMS4…-järjestelmiin. CTUB102 ja CTUB105 tarvitsevat erillisen DC 24 V:n teholähteen, jonka syöttöpuolelle on asennettava tyypin 2 ylijännitesuoja. Useamman muuntajan syöttö kytketään tähtimäisesti, ei muuntajalta toiselle.
Elektroniikkamoduuli voidaan vaihtaa irrottamatta pääjohtimia, joten valvontaa voidaan laajentaa tai muuttaa jälkikäteen. P-tunnuksella merkityissä CTBC…P-sydämissä on täysi magneettinen suojaus, joka tekee muuntajasta epäherkän kuormitusvirroille; ne sopivat kohteisiin, joissa on suuria kuormitus- tai käynnistysvirtoja. Moduulissa on yhdistetty testi- ja kuittauspainike, monivärinen tilan merkkivalo ja muuntajasydämen liitännän valvonta. Muuntajan läpi viedään kaikki virtajohtimet, mutta ei suojajohdinta eikä suojattuja kaapeleita.
Tekniset tiedot
- Tyyppi
- Tyypin B (AC/DC-herkkä) summavirtamuuntaja: CTBC-muuntajasydän ja CTUB10…-elektroniikkamoduuli
- Käyttökohde
- DC-, AC- ja 3(N)AC-verkot
- Arviointilaitteet
- CTUB101: RCMA420, RCMA423. CTUB102: RCMS410, RCMS425, RCMS460, RCMS490, EDS441-LAB. CTUB105: RCMS410, RCMS425, RCMS460, RCMS490

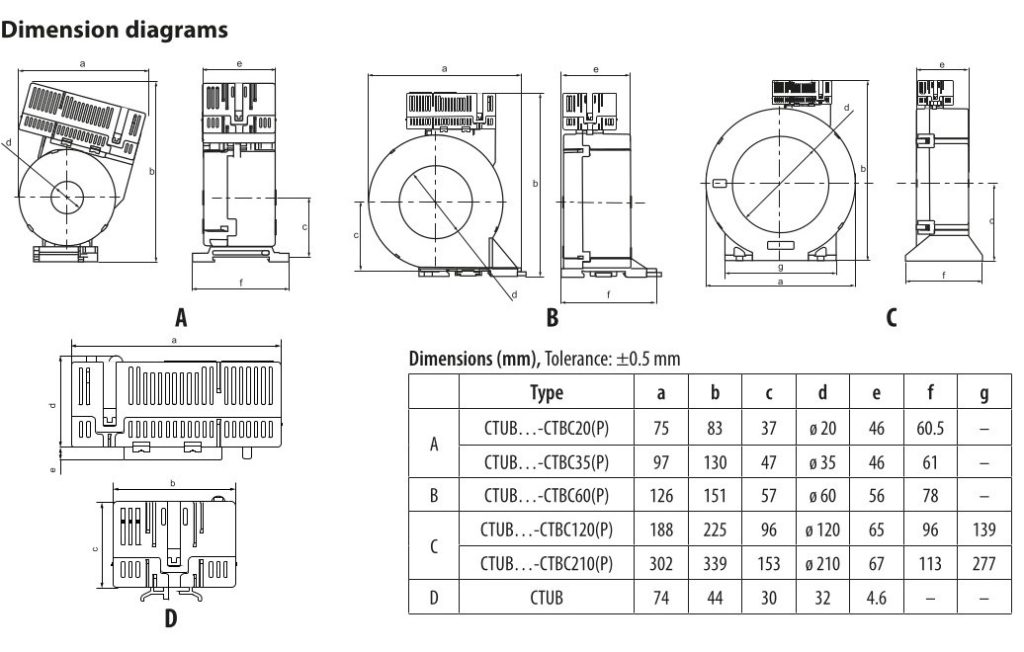

- Sisähalkaisija
- 20, 35, 60, 120 tai 210 mm; P-mallit (CTBC…P) täydellä magneettisella suojauksella
- Vastearvot (asetellaan arviointilaitteessa)
- CTBC20(P): 10…500 mA. CTBC35(P), CTBC60(P): 30 mA…10 A. CTBC120(P), CTBC210P: 100 mA…10 A. CTBC210: 300 mA…10 A
- Mittausalueet
- CTUB101/102 valittavissa: 1 (IΔn enintään 0,1 A) 0…900 mA, 2 (0,1…0,5 A) 0…3,5 A, 3 (IΔn yli 0,5 A) 0…20 A huippuarvona. CTUB105: kiinteä alue 3, 0…20 A
- Mittaustarkkuus
- ±1 % mittausalueen loppuarvosta
- Nimellisvirta (RCM / MRCD)
- Esim. CTBC20P 80 A / 80 A, CTBC35P 160 A / 160 A, CTBC60P 400 A / 320 A, CTBC120P 630 A / 630 A, CTBC210P (IΔn vähintään 300 mA) 1000 A / 1000 A
- Lähtö
- S1 (k), S2 (l); skaalaus 400 mV/1 A, enintään ±10 V; lähtöresistanssi 172 Ω; testikäämi
- Syöttöjännite
- CTUB101: DC ±12 V ±2 %. CTUB102, CTUB105: DC 24 V ±20 %. Tehonkulutus enintään 2,5 W
- Terminen kestovirta
- Icth 125 A (UL-sovellukset 30 A); Ith 2,4 kA / 1 s; Idyn 6 kA / 40 ms, 50 kA / 50 ms (vikavirta)
- Eristys
- Nimelliseristysjännite 800 V, ylijänniteluokka III, nimellissyöksyjännite 8 kV
- Liitäntä
- Phoenix Contact DFMC 1.5/4-ST-3.5 -liitin; kaapeli enintään 10 m; CTX-… (RCMA42…) tai CTXS-… (RCMS4…, EDS441-LAB) 1, 2,5, 5 tai 10 m
- Käyttölämpötila
- −25…+70 °C
- Kotelointiluokka
- IP40 (sisäosat), IP20 (liittimet); UL 94 V-0
- Asennus
- Mikä tahansa asento; ruuvikiinnitys (CTBC20…60(P) M5, CTBC120…210(P) M6); DIN-kiskokiinnike CTBC20(P)- ja CTBC35(P)-sydämille toimitukseen sisältyvänä
- Paino
- CTUB10x-CTBC20 enintään 230 g, -CTBC35 310 g, -CTBC60 530 g, -CTBC120 1460 g, -CTBC210 4290 g; P-mallit 290 / 390 / 690 / 1820 / 4940 g
- Standardit
- IEC 62020-1 (CTUB101, CTUB102, CTUB105 yhdessä RCMS410/425/460/490- tai RCMA420/423-laitteen kanssa); DIN EN 45545-2
- Tuotenumerot, CTUB101
- CTUB101-CTBC20 (B78120010), -CTBC20P (B78120020), -CTBC35 (B78120012), -CTBC35P (B78120022), -CTBC60 (B78120014), -CTBC60P (B78120024), -CTBC120 (B78120016), -CTBC120P (B78120026), -CTBC210 (B78120018), -CTBC210P (B78120028)
- Tuotenumerot, CTUB102
- CTUB102-CTBC20 (B78120011), -CTBC20P (B78120021), -CTBC35 (B78120013), -CTBC35P (B78120023), -CTBC60 (B78120015), -CTBC60P (B78120025), -CTBC120 (B78120017), -CTBC120P (B78120027), -CTBC210 (B78120019), -CTBC210P (B78120029)
- Tuotenumerot, CTUB105
- CTUB105-CTBC120P (B78120041)
- Varaosat
- Elektroniikkamoduulit CTUB101 (B78120050), CTUB102 (B78120051), CTUB105 (B78120054); muuntajasydämet CTBC20…CTBC210P erikseen
- Pakkauskoko
- 1
