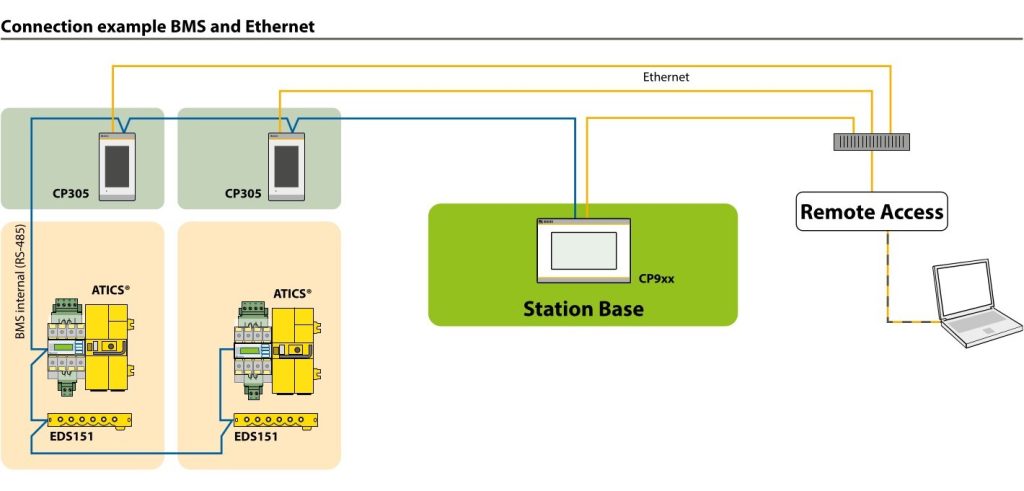

Bender CP305 -kytkentäesimerkki: CP305-ohjauspaneelit BMS-väylässä sekä Ethernet-yhteys CP9xx Station Base -yksikköön
Bender
Lääkintätilojen valvontareleet
Bender CP305
SKU: CP305
Valm. koodi: CP305

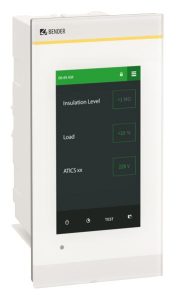

COMTRAXX CP305: hälytys- ja testipaneeli lääkintätilojen IT-järjestelmiin (IEC 60364-7-710), 5" kosketusnäyttö, 12 digitaalituloa ja 2 relettä. Sopii MK2430:n tilalle samaan rasiaan.
- Tyyppi
- Hälytys- ja testipaneeli (Control Panel) lääkintätiloihin ja muihin kohteisiin
- Näyttö
- 5" TFT-kosketusnäyttö, 720 × 1280 px, taustavalaistu; hälytysvärit LEDeissä aseteltavissa
- Kapasiteetti
- 90 näytettävää laitetta, 500 hälytysosoitetta, 50 testiosoitetta
- Tapahtumamuisti
- 1000 varoitus- ja hälytysviestiä, reaaliaikakello
- BMS-väylä (RS-485)
- Master/slave, 9,6 kBaud, kaapeli alle 1200 m, galvaanisesti erotettu; enintään 89 laitetta, laiteosoite 1…90
Yleiskuvaus
COMTRAXX CP305 on hälytys- ja testipaneeli, joka näyttää Benderin MEDICS-, ATICS-, EDS- ja RCMS-järjestelmien sekä ISOMETER-laitteiden käyttö-, varoitus- ja hälytysviestit valo- ja äänimerkein. Se on tarkoitettu ensisijaisesti lääkintätilojen IT-järjestelmien valvontaan esimerkiksi teho-osastoilla ja päivystyksessä, mutta sitä käytetään myös teollisuus-, toimisto- ja julkisissa rakennuksissa. MEDICS-järjestelmissä CP305 täyttää DIN VDE 0100-710:n vaatimukset IT-järjestelmän valvonnan testitoiminnoista ja vaihtokytkinten viestinnästä.
Viestit näkyvät 5″ kosketusnäytöllä selkokielisinä ja toimintaohjeineen, ja liikennevalovärit kertovat hälytyksen kiireellisyyden. Jokaiselle hälytys- ja testiosoitteelle voi kirjoittaa oman ohjetekstin, ja vapaasti ohjelmoitavia viestejä on 500. TEST-painikkeella testataan liitetyt laitteet, kuten eristystason valvontareleet. Lasipintainen etupaneeli on helppo puhdistaa ja desinfioida, ja laite on tuulettimettomana äänetön.
CP305 liitetään vaihtokytkentä- ja valvontamoduuleihin BMS-väylällä. Modbus RTU -väylää käytetään esimerkiksi LIM-laitteiden liittämiseen. Paneeli voi toimia väylän masterina tai varamasterina, ja useita paneeleja voi käyttää rinnakkaisnäyttöinä eri huoneissa. 12 digitaalitulolla paneeliin tuodaan muiden järjestelmien viestejä, esimerkiksi lääkintäkaasuista tai akkuvarmennetusta keskusakkujärjestelmästä (CBS), ja kahdella vaihtokoskettimella viestit välitetään rakennusautomaatioon. Asetukset tehdään näytöltä tai Ethernetin kautta selaimella, myös etähuoltona.
CP305 korvaa MK2430-paneelin ja mahtuu samaan seinärasiaan, joten se sopii uudiskohteiden lisäksi saneerauksiin. Paneeli asennetaan uppoasennuskoteloon tai erilliseen pinta-asennuskoteloon.
Tekniset tiedot
- Tyyppi
- Hälytys- ja testipaneeli (Control Panel) lääkintätiloihin ja muihin kohteisiin
- Näyttö
- 5" TFT-kosketusnäyttö, 720 × 1280 px, taustavalaistu; hälytysvärit LEDeissä aseteltavissa
- Kapasiteetti
- 90 näytettävää laitetta, 500 hälytysosoitetta, 50 testiosoitetta
- Tapahtumamuisti
- 1000 varoitus- ja hälytysviestiä, reaaliaikakello
- BMS-väylä (RS-485)
- Master/slave, 9,6 kBaud, kaapeli alle 1200 m, galvaanisesti erotettu; enintään 89 laitetta, laiteosoite 1…90
- Modbus RTU (RS-485)
- Master, 19,2 kBaud, enintään 30 laitetta, kaapeli alle 1200 m
- Ethernet
- RJ45, 10/100 Mbit/s; TCP/IP, Modbus TCP (slave, digitaalitulojen ja releiden luku), DHCP, SNTP; asetukset selaimella
- Digitaalitulot
- 12, galvaanisesti erotettu neljän ryhmissä; high AC/DC 10…30 V (nimellinen 24 V), low AC/DC 0…2 V; kaapeli alle 500 m
- Releet
- 2 vaihtokosketinta, työvirta- tai lepovirtatoiminta, ohjelmoitava toiminto; AC 24 V / 2 A, DC 24 V / 2 A
- Äänimerkki
- Kuitattavissa ja vaimennettavissa; väli, taajuus ja toisto aseteltavissa
- Syöttöjännite
- AC/DC 24 V (AC 18…28 V / DC 18…30 V), 50/60 Hz; tehonkulutus tyypillisesti alle 4,2 W
- Käyttölämpötila
- −10…+55 °C (UL-sovelluksissa −10…+50 °C)
- Kotelointiluokka
- Etulasi IP66; uppoasennettuna IP54; kotelo IP20
- Asennus

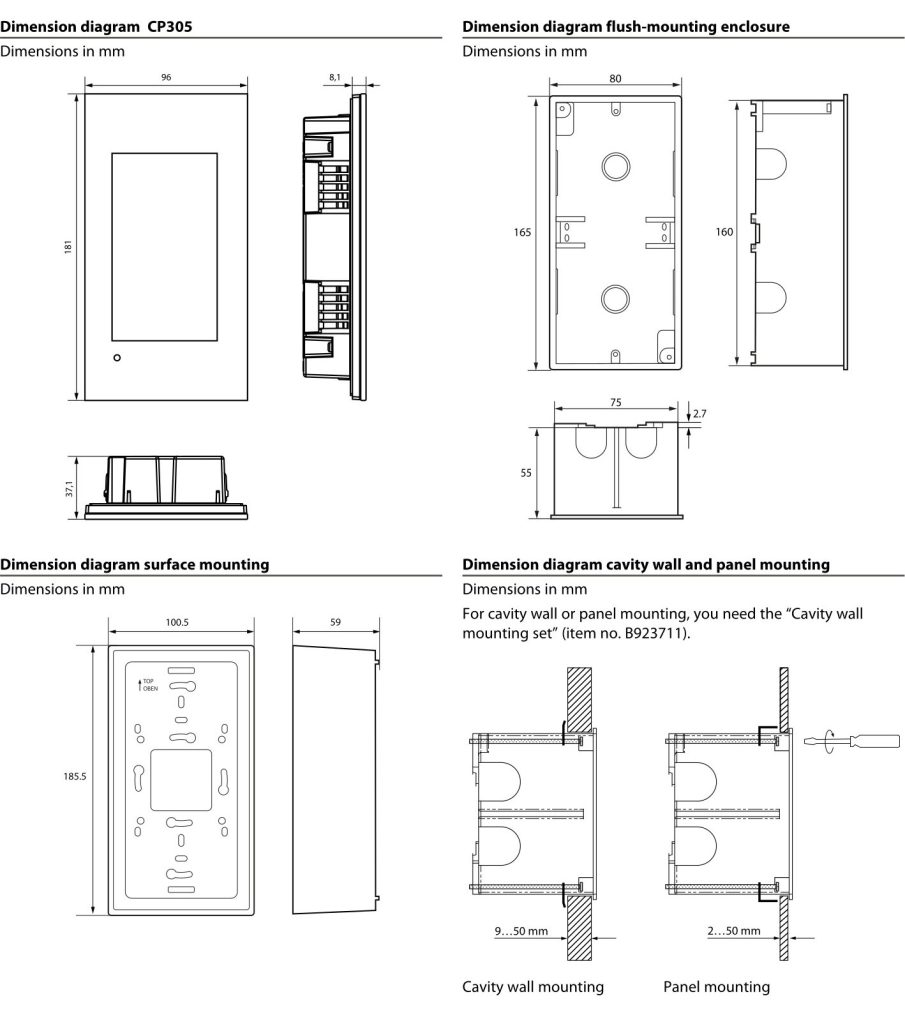

- Uppoasennuskoteloon (B923710) tai pinta-asennuskoteloon (B95100153); näyttö vaaka- tai pystyasentoon
- Mitat (L × S × K)
- 181 × 96 × 37,1 mm
- Paino
- Alle 420 g
- Standardit ja hyväksynnät
- Viestit DIN VDE 0100-710 / IEC 60364-7-710 mukaan; UL-sertifioitu
- Tuotenumerot
- CP305-IO (B95100051); CP305-C asiakaskohtaisin asetuksin (B22030051)
- Lisävarusteet
- Uppoasennuskotelo (B923710), onteloseinäasennussarja (B923711), liitinsarja (B95100151), Ethernet-sovitinsarja (B95100152), pinta-asennuskotelo (B95100153), DIN-kisko- ja paneeliasennussarja (B95101000), MK800–CP305-muutossarja (BF95100154)
- Pakkauskoko
- 1
